在工程设计中，CAD软件是相对独立的系统，设计人员用CAD软件进行产品设计，输出图纸和有关的技术文档，内含BOM所需的基本信息，却不能实现将这些信息在各个系统之间进行交换和共享。PDM（产品数据管理）系统已成为产品设计研发企业的重要管理工具，CAD集成接口技术和ERP集成接口技术是PDM系统的重要组成部分。本文以三品PDM系统的CAD集成技术为例，详细介绍如何实现三品PDM系统与三维CAD设计软件的紧密集成，将设计人员设计出来的图纸和图纸上的关键数据（版本、零部件信息等）进行有效管理，实现两者的数据的一致与共享，消除“信息化孤岛”，确保产品设计数据的完整性、正确性。

三品PDM支持“图纸驱动”的设计研发模式，对市面上常见的二维/三维机械设计CAD、电路设计EDA提供深度集成的接口和工具。其集成的三维CAD包括 Pro/ENGINEER 、Solidworks 、UG 、Solid Edge等，二维CAD包括AutoCAD、中望、浩辰、CAXA等；电子设计EDA包括Protel/AD，Cadence等。一方面系统能够从已完成的图纸中提取物料的属性信息和装配信息，自动生成产品结构树和BOM物料清单；更深入地，三品PDM提供集成在设计软件中的在线菜单，实现从设计软件中对三品PDM存储的数据进行查询、获取、编辑等操作；系统还提供细致的设计辅助功能，当工程师修改图纸时，自动判断有相互装配关系或相互参数约束关系的图纸，避免设计改动的遗留，提高设计输出的准确率。

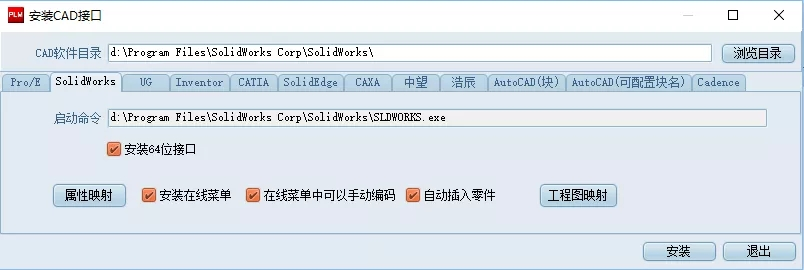

- CAD集成接口 -

规范企业的图纸模板

为了更好解决图纸模板使用不规范出现的问题，PDM系统支持将图纸的标准固化到新建的菜单中，从创建阶段开始就规范了企业的标准，新建菜单中的模板可以统一图纸模板的版本、统一图纸模板装配体属性和零件属性、统一模型与工程图的属性映射关联。

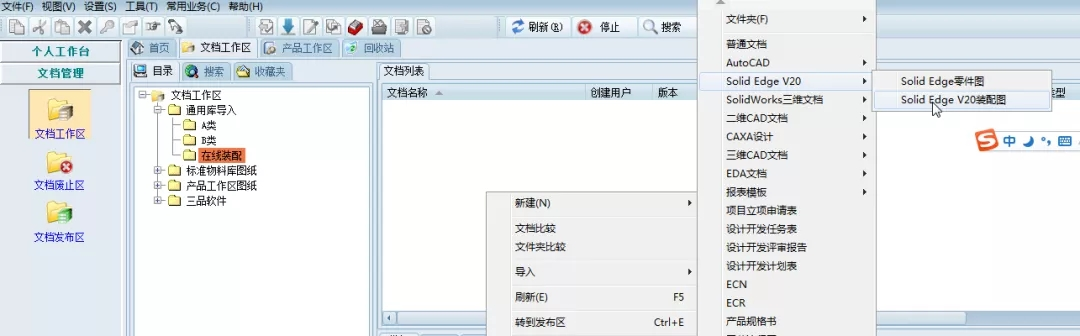

示例：将企业的图纸标准模板固化到PDM系统的新建菜单中

规范图纸属性填写

为了更好解决图纸属性值填写不规范出现的问题，PDM系统支持图纸属性值使用枚举项方式、图纸属性的图号或物料编码可以通过PDM系统的编码规则自动领取。

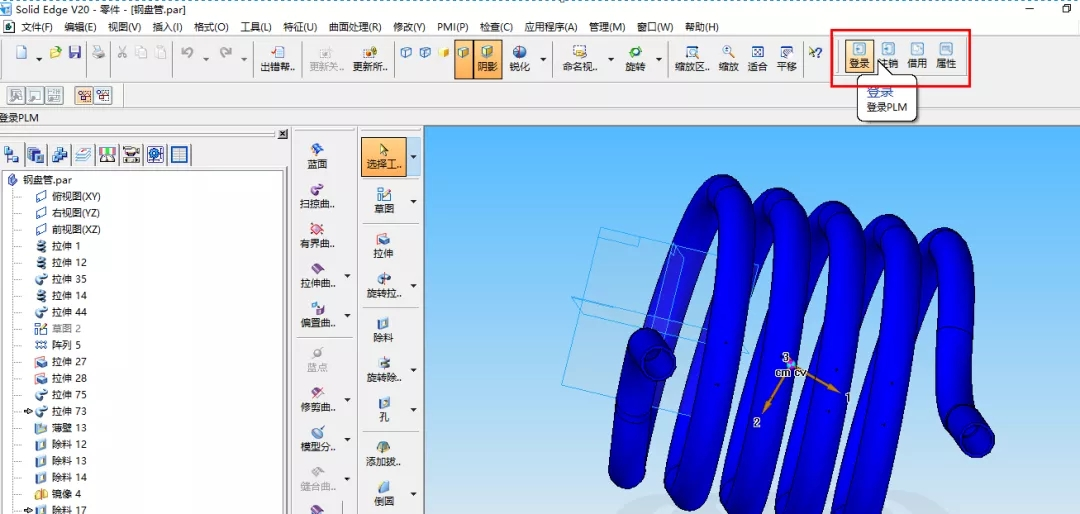

示例：在设计软件中提供嵌入式的在线菜单功能

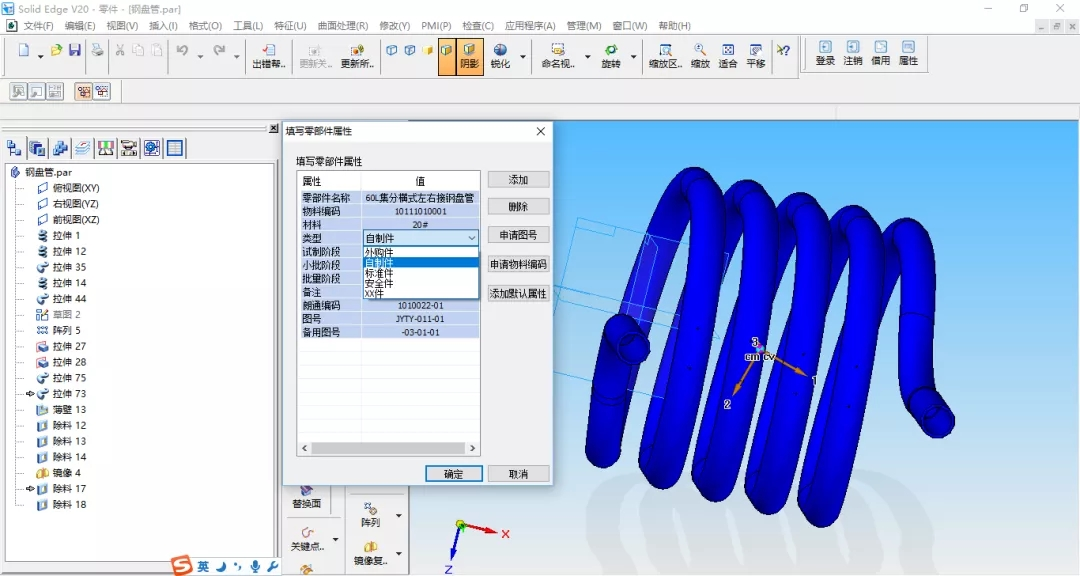

示例：在设计软件中图纸属性能固化为枚举项方式使用

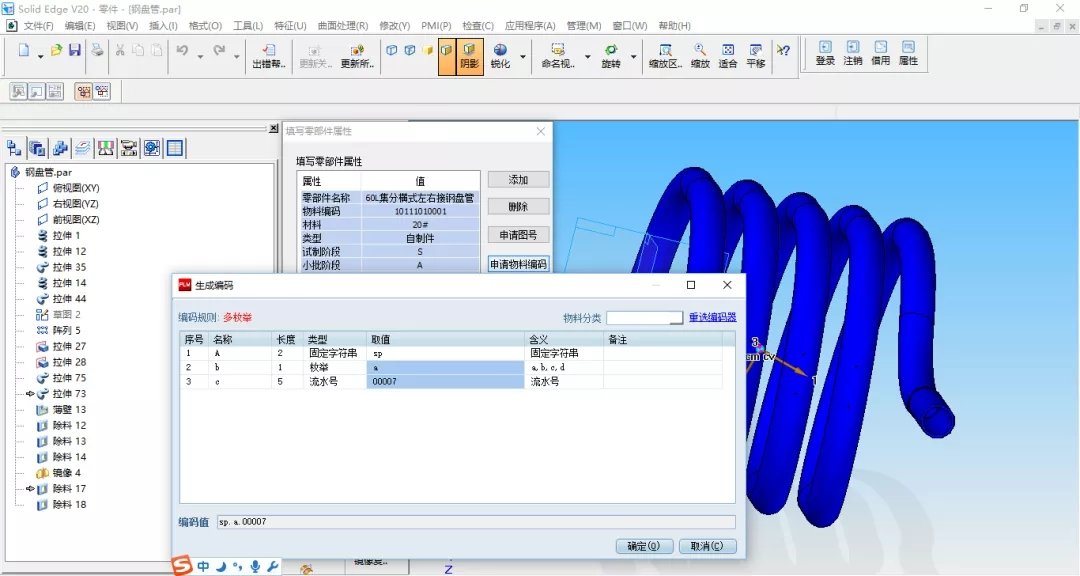

示例：在设计软件中能领取PDM系统的物料编码

校验Solid Edge的图纸属性

为了更好解决图纸属性的规范性和完整性，符合规范的图纸可以进入系统，不符合规范的图纸系统会按照校验设置提醒用户那些图纸不满足要求。

PDM系统支持以下设置：

1）装配体的校验范围、零件的校验范围。

2）图纸属性的必填项，属性值为空则不符合规范。

3）图纸属性的必选项，属性不存在则不符合规范。

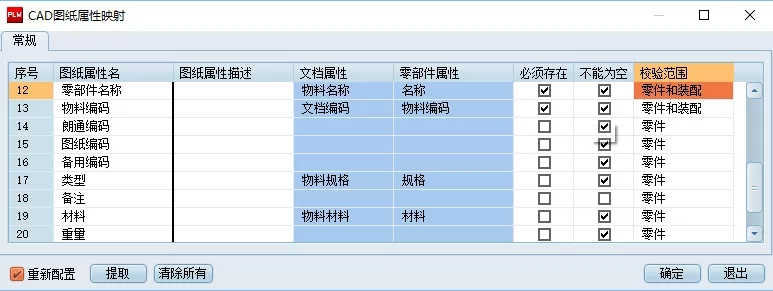

示例：设置图纸进入PDM系统的统一规范

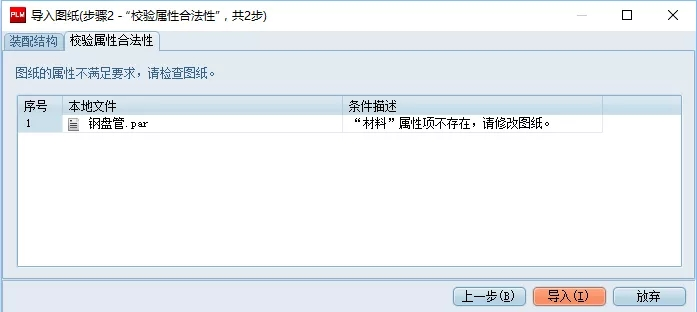

示例：不符合规范的图纸进入PDM系统时系统会提醒

调用PDM系统图纸快速装配

为了更好解决在设计过程中装配出现的问题，可以借用PDM系统中的零部件图纸在Solid Edge软件中快速装配，也可以利用PDM系统中的零部件图纸在Solid Edge软件中快速替换装配体中的零部件。

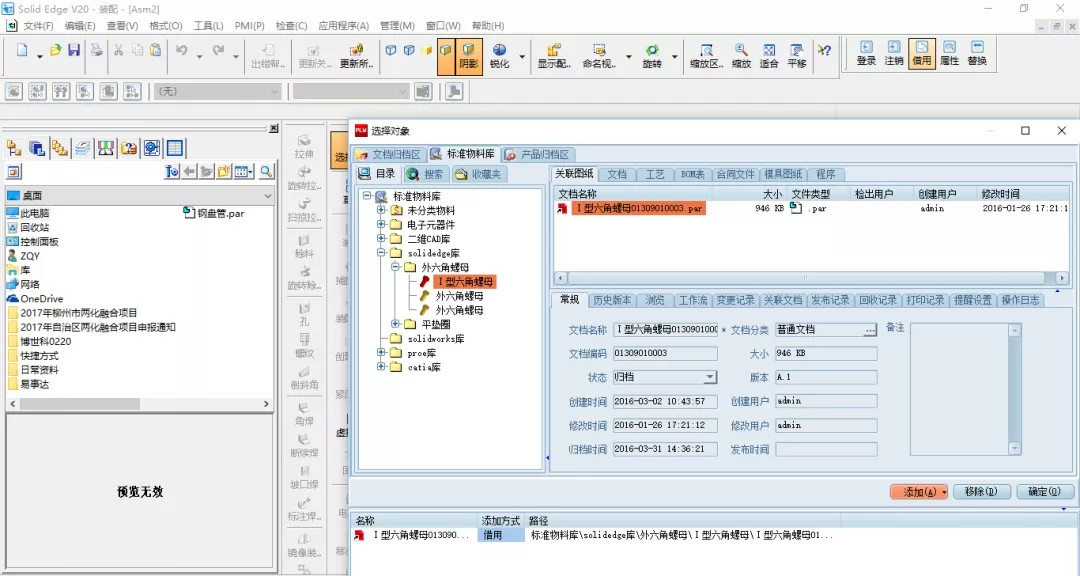

示例：在Solid Edge软件中借用PDM系统的模型图进行快速装配

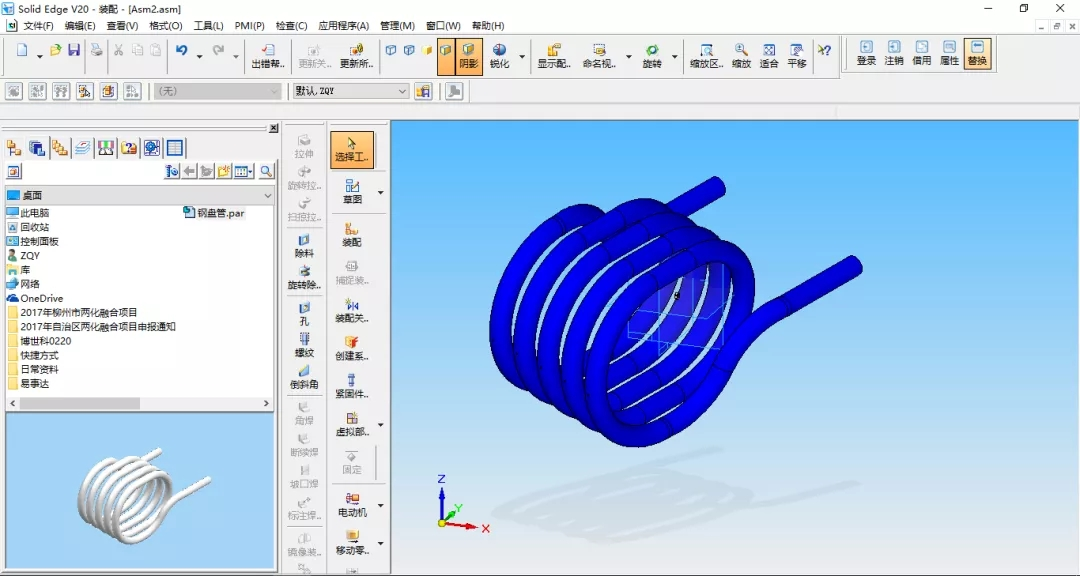

示例：在Solid Edge软件中借用PDM系统的模型图快速替换装配体的零件

提取图纸信息生成产品结构树

为了更好解决BOM清单的准确性、快速导出等问题，PDM系统支持从Solid Edge图纸信息中提取属性信息和装配信息，自动生成产品结构树，汇总BOM信息等。

示例：在PDM系统中提取Solid Edge图纸信息

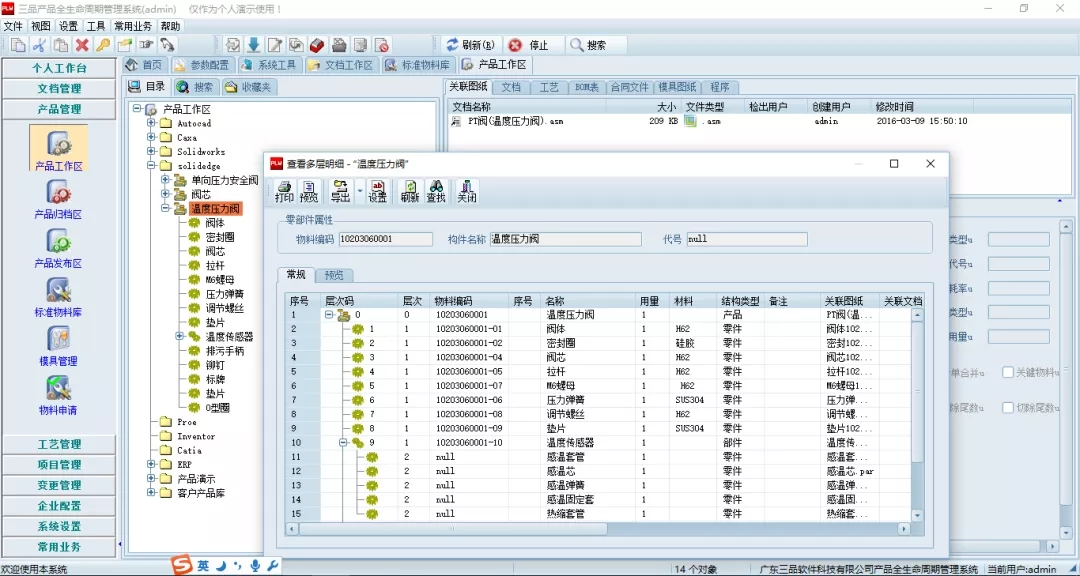

示例：在PDM系统中查看多层明细表（BOM清单）

总之，通过PDM与CAD集成，可以确保设计工具与PDM之间双向的数据交流，使得从图纸设计开始，就能得到PDM系统的强大支撑，支持在三维设计环境中完成借用、装配等复杂的设计场景，极大提升了设计效率。通过CAD集成，系统可以读取设计图纸标题栏和明细栏中零部件信息并自动生成产品BOM，在PDM系统中进行有效管理，以确保设计BOM的完整性、正确性和一致性，为ERP运行提供了准确的基础数据。
