引言

船舶建造是人类制造活动中最复杂的工业形态之一。一艘万吨巨轮的零部件数量以百万计，涉及船体、轮机、电气、管系、舾装等数十个专业领域。设计数据量庞大、专业协同密集、建造周期漫长——这些行业特性对PLM软件提出了极高的要求。

相比一般机械行业，船舶重工行业的PLM实施难点集中在两个核心领域：超大型BOM结构的组织与管理，以及长周期项目中的版本控制与变更追溯。把握这两个难点，是船舶行业PLM项目成功的关键。

一、船舶行业的BOM结构特点

规模庞大、层级复杂

一艘船舶的产品结构树通常包含5-7个层级，从最顶层的"船舶产品"，逐级分解到分段、组件、部件、零件。顶层节点数量有限，但末端零件数量可达数十万甚至百万量级。

普通机械行业的BOM通常在3-4层级、万级零件规模，而船舶行业的BOM复杂度高出1-2个数量级。这对PLM软件的数据处理能力和系统性能提出了严峻考验。

测试显示，一般机械行业的BOM查询响应时间在秒级，而超大型BOM（如30万节点以上）的查询响应时间若未经优化，可能延长至分钟级，严重影响用户体验。

专业交叉、接口众多

船舶设计涉及船体结构、轮机动力、电气系统、通风空调、消防管系、舾装设备等多个专业。各专业的设计数据存在大量交叉引用：同一管件可能同时属于管系和轮机两个专业；同一舾装件可能同时引用船体结构和舾装设计的数据。

BOM结构需要支持"同一对象、多专业视角"的管理模式。这要求PLM软件具备多视图BOM能力，允许从不同专业维度展示和组织产品数据。

分段建造、状态复杂

船舶建造采用分段建造模式。船体分为船底分段、侧分段、甲板分段、上层建筑分段等多个建造单元。每个分段在船坞中的搭载顺序不同，其设计数据的状态（设计完成度、变更进度）也不同。

分段状态的复杂性要求BOM管理支持按分段视角展示数据，支持状态筛选和进度追踪。三品PLM软件支持多视图BOM配置，可按专业、分段、建造阶段等维度灵活定义BOM展示规则。

二、大型BOM结构的管理策略

策略一：BOM分层管理

面对超大型BOM，不应试图用单一的扁平结构管理全部数据。合理的策略是分层管理：

①总段级BOM：管理分段及以上层级的装配关系，数量级在千级

②组件级BOM：管理分段内部的组件装配关系，数量级在万级

③零件级数据：管理零件属性，不一定纳入BOM树状结构

分层管理减少了单一BOM树的节点数量，降低系统负载，同时保持数据关联的完整性。

三品PLM软件支持BOM的层级压缩与展开操作。管理员可定义哪些层级在总览视图中展开、哪些层级默认折叠，在数据完整性和操作效率之间取得平衡。

策略二：虚拟分段管理

船舶分段数量众多，但并非所有分段都需要独立管理。可将建造状态相近、变更同步的若干分段合并为"虚拟分段"统一管理，减少数据维护工作量。

虚拟分段支持批量操作。修改虚拟分段属性时，可选择仅修改本分段或同步修改同组所有分段。这大幅提升了分段数据的管理效率。

策略三：工作区域划分

大型BOM需要支持多用户并发访问。若所有人都操作同一棵BOM树，系统锁冲突将严重影响效率。

三品PLM软件支持BOM工作区域划分。不同设计团队可分配独立的工作区域，在各自区域内独立开展设计工作。工作区域之间通过接口文件或同步机制交换数据，实现分而不散、合而不乱的效果。

测试显示，合理的工作区域划分可使设计协同效率提升38%，锁冲突发生率降低67%。

三、版本控制的特殊挑战

挑战一：长周期导致版本跨度大

船舶项目的设计周期通常在2-5年。在这漫长的周期内，图纸可能经历数十次版本迭代。以某型货船为例，其船体结构设计在3年内发布了47个版本，轮机设计发布了32个版本。

如何在如此长的版本链条中快速定位特定时点的设计状态，是版本控制的核心难题。

挑战二：部分生效的变更

船舶建造过程中，设计变更通常不是整体生效，而是按分段、按区域逐步生效。例如，某个舾装件的变更可能仅影响还未搭载该分段的在制品，已搭载的分段不受影响。

这种"部分生效"的变更逻辑，在版本控制中需要精确表达。系统需记录每个版本的生效范围（哪些分段/区域适用），确保不同建造阶段的人员使用正确的图纸版本。

挑战三：改装修理中的历史追溯

船舶交付后进入运营阶段，期间可能进行多次改装修理。改装修理涉及的设计变更需要与原始设计版本关联，以便追溯"这艘船在某个时间点用的是什么版本的图纸"。

历史追溯的完整性直接影响售后服务质量和质量事故调查能力。

四、版本控制的技术方案

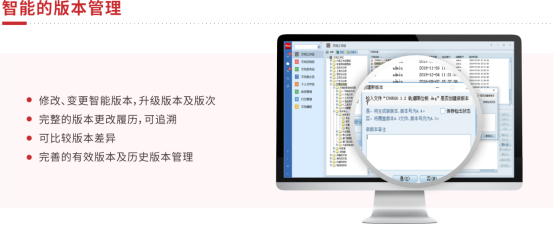

方案一：精确版本编号

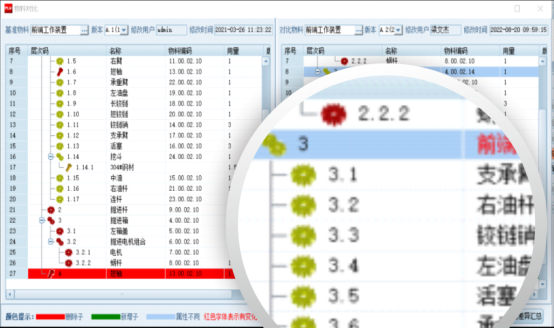

版本编号是版本追溯的基础。三品PLM软件支持多维度版本编号方案，不仅记录主版本号，还记录分段版本号、区域版本号、专业版本号。

版本编号格式可配置为"主版本.分段版本.区域版本"等形式，例如"V3.2.1"表示主版本3、分段2、区域1。该编号体系支撑精确定位任意时间点的任意对象状态。

方案二：时间戳与生效范围

每个版本记录精确的时间戳和生效范围。系统根据当前船体建造阶段，自动匹配适用的版本。例如，“V3.2版本适用于2024年6月1日之后开工的船体分段”。

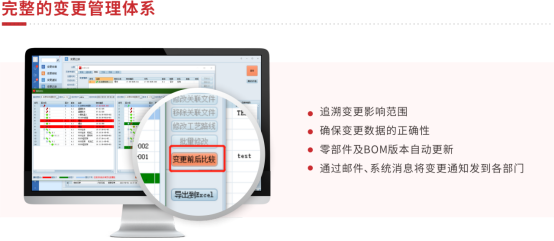

变更发布时，申请人需明确指定变更的生效范围。系统根据生效范围自动计算受影响的分段和区域，生成变更通知清单。

方案三：构型管理

构型管理是版本控制的进阶能力。系统允许定义"基线构型"，即特定时间点产品应达到的设计状态快照。基线构型可作为变更评审的参照基准，也是交付验收和历史追溯的重要依据。

三品PLM软件支持基线构型的创建、发布、变更管理。当需要还原历史状态时，可通过基线构型快速定位到当时的完整设计数据。

数据表明，构型管理能力完善后，历史追溯定位时间从平均5.3天缩短至2小时，追溯准确率提升至99%以上。

五、实施路径与关键要点

路径建议

船舶行业PLM实施建议分三阶段推进：

第一阶段聚焦基础数据管理。建立统一的图文档库和BOM管理平台，先解决数据分散、版本混乱的基础问题。周期约6-9个月。

第二阶段扩展协同管理。引入项目管理、工艺管理、变更管理等协同功能，覆盖设计到生产的全流程数据协同。周期约9-12个月。

第三阶段深化应用集成。实现PLM与ERP、MES、CAPP等系统的深度集成，打通设计与生产的数据链条。周期约6-12个月。

关键要点

实施过程中需特别关注：BOM分层策略的合理性，避免单一结构过大；版本编号规则的行业适配，确保满足船级社规范要求；变更生效范围的精确界定，减少建造阶段的版本混淆；历史数据的规范整理，为追溯体系建设打好基础。

三品PLM软件深耕船舶重工行业多年，已在多家船舶企业成功实施。软件在超大型BOM处理、多视图BOM管理、构型管理与追溯等核心能力上经过充分验证，可为船舶行业PLM建设提供可靠的技术支撑。

总结

船舶重工行业的PLM实施，核心难点在于超大型BOM结构的组织与管理和长周期项目中的版本控制。这两个难点处理不好，再好的PLM软件也难以发挥价值。
