破解电子行业4大核心痛点 三品PLM半导体解决方案赋能企业高效转型
发布时间:2026-03-10 点击:2次
当前电子半导体行业迭代加速,国产化替代需求凸显,摩尔定律放缓下精益研发成为核心竞争力,但多数企业深陷流程、数据、协同困境。您的企业是否也面临数据分散、流程混乱、研发效率低下的难题?三品PLM半导体解决方案依托PLM系统核心能力,精准破解行业痛点,助力电子企业实现数字化转型,释放研发与生产效能。

(一)电子半导体行业核心痛点
结合行业调研及三品软件项目案例,电子半导体企业核心痛点集中在4个方面,均直接影响企业竞争力与市场响应速度:
核心要点:数据分散杂乱,管理难度大
场景描述:芯片设计、封装测试等环节产生海量EDA设计文件、测试报告、工艺文档,分散存储于个人电脑、服务器,缺乏统一管理(行业调研数据显示,68%电子企业存在此问题)。
影响后果:数据查找耗时久,版本混乱易导致设计失误,核心IP缺乏安全管控,某半导体零部件企业曾因版本误用月均出现8起工程变更错误。
核心要点:流程混乱无序,协同效率低
场景描述:设计评审、工程变更、物料选型等流程依赖邮件、即时通讯工具传递,审批节点模糊,跨部门协同缺乏规范化机制。
影响后果:流程闭环周期长,沟通成本高,工程变更响应滞后,某光电子企业曾出现变更流程耗时超12个工作日,影响产品交付。
核心要点:BOM管理不精准,跨系统脱节
场景描述:半导体产品涉及芯片级、封装级、模组级多级BOM,人工搭建效率低,且PLM与ERP、MES系统数据不通,设计与采购、生产数据脱节。
影响后果:BOM错误率高,导致呆滞物料积压,增加生产成本,某电源企业曾因BOM传递错误单次损失30余万元。
核心要点:合规管控不足,风险隐患大
场景描述:电子行业需满足RoHS/REACH等全球环保法规,以及客户追溯要求,但缺乏系统化合规管控工具(行业调研)。
影响后果:易因合规问题面临海外市场退货、处罚,某半导体企业曾因合规审核不及时错失海外订单。

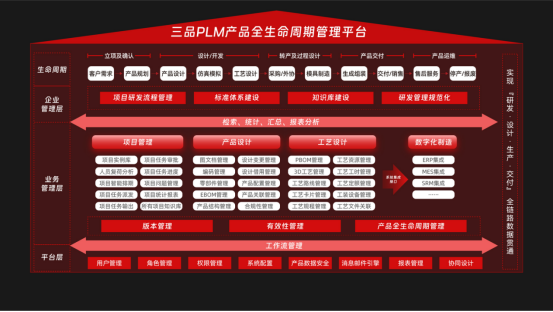

(二)三品PLM半导体解决方案
针对上述痛点,三品PLM半导体解决方案以PLM系统为核心,打造“数据-流程-协同-合规”一体化管理体系,每个模块均贴合电子行业场景,注重实操性与可落地性:
核心要点:数据集中管理,保障IP安全(对应痛点:数据分散→数据集中管理)
功能定位+行业适配:建立企业级单一数据源,结构化存储EDA设计文件、IP库、测试文档等,支持半导体行业项目树状管理,与Altium、Cadence等主流EDA工具无缝集成。
落地步骤:
1. 数据迁移与标准化:按“项目-型号-版本”规则,将分散数据迁移至PLM中心库,清理“同物不同码”问题;
2. 权限管控实施:按设计、验证、外包等角色分配细粒度权限,通过操作日志、水印保障核心IP安全。
量化成果:数据查找时间平均减少60%,版本误用错误率降至接近0,IP安全管控覆盖率100%。
核心要点:流程规范化,提升协同效率(对应痛点:流程混乱→流程规范化)
功能定位+行业适配:预置半导体行业专属流程模板,实现设计评审、工程变更等流程电子化,支持任务自动推送、全程留痕,适配多部门协同场景。
落地步骤:
1. 流程固化:梳理企业现有流程,配置标准化设计发布、工程变更流程,明确审批节点与负责人;
2. 在线协同执行:团队在线发起流程,系统自动通知、催办,审批意见与文件快照自动归档。
量化成果:设计评审与变更处理周期缩短40%,跨部门非结构化沟通量下降50%,流程闭环率提升至98%。
核心要点:BOM精准管理,打通跨系统数据流
功能定位+行业适配:支持多级BOM自动生成与维护,识别半导体专用物料属性,实现PLM与ERP、MES系统无缝对接,保障设计与生产数据同源。
落地步骤:
1. 设计集成:集成CAD/EDA工具,自动解析设计文件生成初始BOM;
2. 信息完善:在PLM系统中完成工艺路线编制、替代料指定;
3. 系统联动:通过标准接口将审定BOM一键抛转至ERP、MES系统。
量化成果:BOM搭建与维护效率提升50%,跨系统数据传递错误率降低90%,呆滞物料成本平均下降35%。
核心要点:合规前置管控,降低经营风险
功能定位+行业适配:内置RoHS/REACH等合规标准库,在设计阶段自动进行合规扫描,实现全流程追溯,满足电子行业合规要求。
落地步骤:
1. 合规标准配置:根据企业业务范围,导入对应国家/地区合规标准;
2. 全流程合规管控:设计阶段自动扫描物料合规性,生产、交付阶段留存追溯记录。
量化成果:合规审核时长从3天缩短至1小时,合规风险发生率降低95%,海外订单交付通过率提升至99%。

(三)三品PLM软件客户案例
核心要点:客户痛点介绍+解决方案+实施服务
客户概况:成都华兴大地科技有限公司,专注于芯片、微波组件、有源阵面研发与测试,服务高端半导体设备客户,属于中型电子半导体企业。
客户核心痛点:海量测试文档版本混乱;需满足半导体设备行业严格的追溯与合规要求;设计与制造数据脱节,生产效率低下。
三品PLM解决方案简述:结合客户需求,定制三品PLM半导体解决方案,依托PLM系统核心能力,搭建统一知识库、精细化权限管控、全流程电子化管理及跨系统集成体系,精准解决客户痛点。
项目实施全流程:
2. 驻点服务:实施周期内,安排专业顾问现场驻点,与客户设计、工艺部门紧密配合,确保系统贴合业务实际,及时解决落地难题;
3. 梯度预算:根据客户规模与需求,提供梯度化预算方案,灵活适配中型企业资金投入需求,避免资源浪费;
4. 培训支持:实施过程中开展分层级培训,为系统管理员、终端用户提供多轮操作指导,配套操作手册,确保员工熟练使用系统。
项目成果:客户通过三品PLM半导体解决方案,打通设计与制造全流程数据链,文档版本错误率归零,合规审核效率提升90%,生产协同效率提升45%,成功筑牢数字化研发底座。

总结
在电子半导体行业数字化转型的关键期,流程混乱、数据分散、效率低下等痛点,已成为制约企业发展的核心瓶颈。三品PLM半导体解决方案以PLM系统为核心,精准匹配行业需求,通过数据集中管理、流程规范化、BOM精准管控、合规前置保障四大模块,提供“功能+落地步骤+量化成果”的完整解决方案,兼顾实操性与价值性。依托上门演示、驻点服务、梯度预算、培训支持的全流程服务,三品PLM已助力众多电子企业实现数字化升级,未来将持续深耕行业,为电子企业提供更贴合需求的PLM系统解决方案,赋能企业降本增效、提升核心竞争力。
